焊罐電動葫蘆提升裝置的安裝

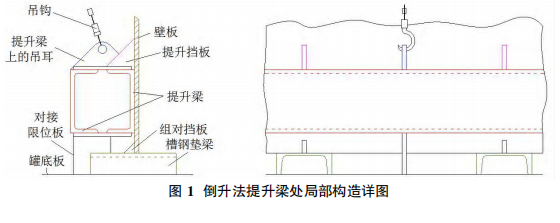

發布日期:2022-07-02 10:26:02 訪問量:1068往常施工時，將提升吊耳直接焊接在壁板上，該方式常導致吊耳處壁板拉應力過大而變形。本項目采用設置提升梁焊接吊耳的方法。即在壁板下部設置由兩根槽鋼對扣而成的提升梁，兩側按間距1m加墜板焊接而成，提升梁卷弧成外緣與罐體內徑相同的弧形。提升梁分成數段，每節提升梁對應安裝2根提升立柱。在提升梁的綴板上焊接壁板對接的限位鋼擋板。提升梁上的吊耳焊接在提升立柱的正下方。在吊耳兩側各1m長度內的提升梁增設綴板加強。提升梁采用龍門卡具連接儲罐壁板。龍門卡具設置位置不宜距吊耳太近，以免壁板受拉變形，距離太遠則易使提升梁扭曲變形。提升梁處局部構造見圖1所示。
提升機構由提升立柱、中心柱、電動葫蘆及平衡繩構成。
提升立柱采用鋼管制作，頂部焊有吊耳，柱底焊有柱腳柱腳再與儲罐底板焊接固定。
提升立柱沿儲罐內側圓周均勻布設，提升立柱的斷面尺寸及立柱數量根據施工需要及承載驗算而定。立柱盡量靠近罐壁而立，但需確保電動葫蘆不予罐體結構相碰觸。立柱垂直安裝，當柱腳與儲罐底板有空隙，用加墊薄鋼板契緊后焊接固定。
平衡繩為拉緊在提升立柱與中心柱、相鄰提升立柱之間的鋼絲繩，其起到平衡提升立柱水平分力的作用。在通過平衡繩的聯結，使提升機構形成了受力封閉的整體。
本項目平衡繩采用D19鋼繩，平衡繩與中心柱之間設置M25花籃螺栓已張拉平衡繩及調節平衡繩長度，以確保提升立柱的垂直度。
